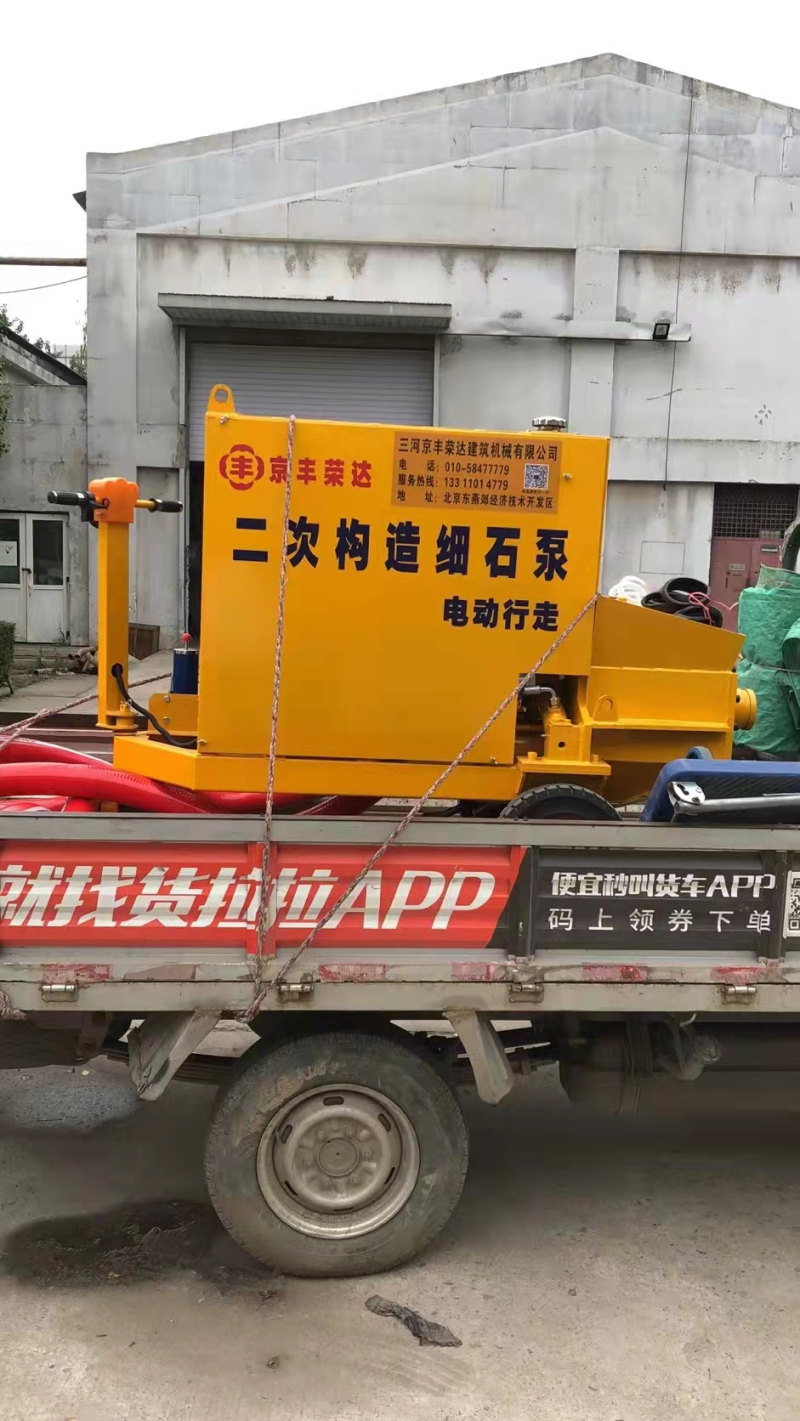

XBTS505-15臥式雙擺缸二次構造柱泵簡介
整機概況
二次構造柱泵又稱小型(微型)細石輸送泵，該機系統可靠，故障率低，維修使用方便，廣泛適用于一些特殊的施工環境，如：鐵路公路隧道，引水洞，涵洞，橋洞等洞體內的施工，還包括水利工程，水電工程，邊坡支護，地下施工作業，基礎的灌裝工程，大型裙樓建筑的構造柱澆注等等。
主要特點
1.該泵采用雙擺缸、S管閥分配形式。具有系統穩定、控制系統簡單、操控方便、維護保養少等優點。
2.泵機的電機功率非常小，在無電源的情況下只需配一臺小型的發電機即可工作。
3.泵機重量輕，移動方便，屬?lài)?guó)內小體積系列的砂漿(細石)輸送泵，是許多狹窄施工環境的理想選擇。
4.泵機價格實惠,維修保養便宜。
5.用于構造柱澆注，連續性好，輸送效率高，是人工澆筑混凝土的上百倍。
6.分配閥采用先進的S管閥，密封性好，結構簡單可靠。眼鏡板和耐磨環采用進口合金加耐磨焊條，耐磨性好，壽命長，更換方便，耐磨環采用可自動補償間隙機構。
7.控制方式操作簡單、運轉平穩、噪音低；具有反泵操作機能；運行安全可靠，容易排除堵塞故障，維修方便。
8.接觸器和按鈕開關等電器組件控制線路簡單，工作可靠。
9.主要密封件采用進口密封件，杜絕了液壓系統的內外泄漏。
二、 主要技術參數
|
項目 |
單位 |
參數 |
|
|
理論出口壓力 |
Mpa |
5 |
|
|
混凝土理論排量 |
m3/ h |
5 |
|
|
系統壓力 |
Mpa |
15 |
|
|
電機功率 |
kw |
15 |
|
|
輸送砼規格 |
骨料料徑 |
mm |
≤20 |
|
坍落度 |
160—220 |
||
|
最大理論輸送距離 |
水平 |
50 |
|
|
垂直 |
15 |
||
|
混凝土缸徑X行程 |
mm |
? 120×320 |
|
|
分配閥形式 |
|
S管 |
|
|
上料高度 |
mm |
800 |
|
|
料斗容積 |
m3 |
0.05 |
|
|
輸送管徑 |
mm |
?70(80) |
|
|
液壓油箱容積 |
L |
35 |
|
|
外形尺寸（長×寬×高） |
mm |
1530×800×1380 |
|
|
最大拖行速度 |
Km/h |
5 |
|
|
主機質量 |
kg |
600 |
|
